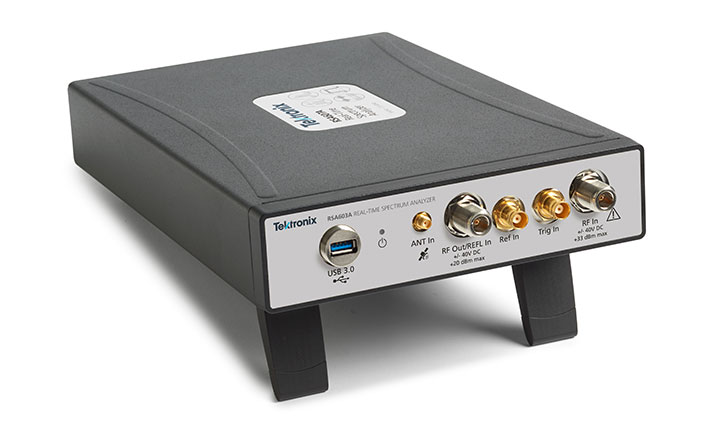

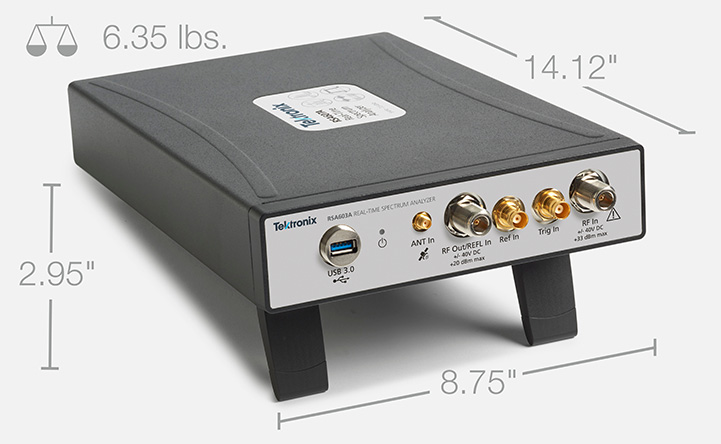

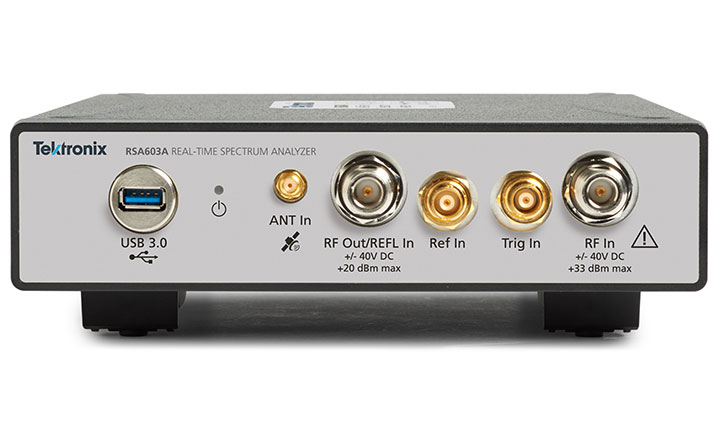

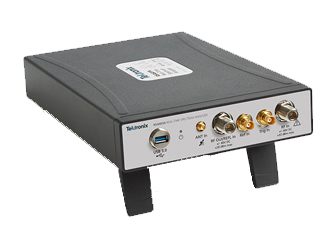

該RSA600A系列USB頻譜分析儀在一個小的，非常運輸包裝提供***帶寬實驗室頻譜分析。

　　特點和優勢

　　9 kHz至3.0 / 7.5 GHz的頻率范圍覆蓋了廣泛的分析需要40MHz的采集帶寬能夠用于瞬時捕獲和向量分析實時分析，在0.2dB幅度精確度至3GHz(95%置信度)標準的GPS / GLONASS /北斗接收機增益/損耗，天線和電纜測量可選跟蹤發生器流媒體采集可以用來記錄和回放長期事件的SignalVu-PC軟件提供的實時信號處理與DPX頻譜/頻譜圖，以盡量減少花費的時間發現瞬態信號問題100微秒與攔截的概率為100%的***小信號持續時間確保你看到的問題***次，每一次包括用于自定義程序開發的應用程序編程接口配件包括平板電腦，校準套件，適配器和穩相電纜提供設計，表征和制造的完整解決方案

　　應用

　　RF裝置，子系統和系統的表征制造測試移動領域業務

　　該RSA600系列為您提供成功所需的帶寬和分析工具

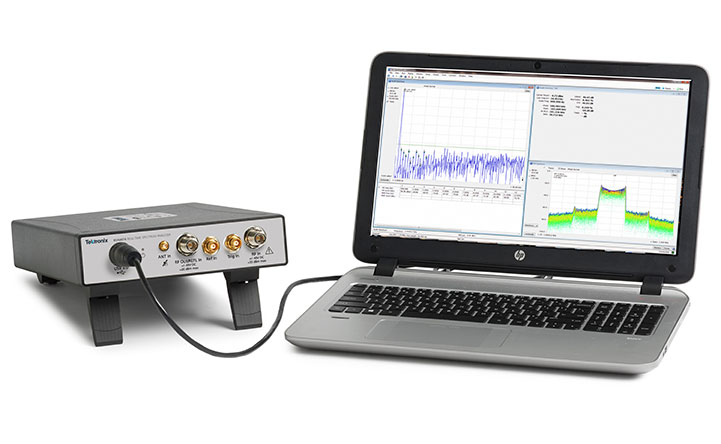

　　該RSA600系列帶來實時頻譜分析和廣泛的分析帶寬解決誰需要表征，驗證和制造他們的設計工程師的問題。該系統的心臟是拍攝非常逼真40MHz的帶寬的基于USB的RF頻譜分析儀。用70分貝動態范圍和頻率覆蓋至7.5千兆赫，則可以充分地表征寬帶信號***達40MHz的帶寬。該優盤外形的移動處理能力，為您選擇的PC，所以你決定，當你需要更多的處理能力和內存。

　　可選的跟蹤發生器能夠?yàn)闉V波器，放大器，雙工器等部件快速檢測增益/損耗測量，并根據需要可以添加電纜和天線測量電壓駐波比，回波損耗，故障距離，電纜損耗。

　　的SignalVu-PC軟件提供了豐富的分析功能，為您的實驗室

　　該RSA600系列的SignalVu-PC，作為Tek的傳統頻譜分析儀的基礎上功能***的程序進行操作，提供了深刻的分析能力，以前在低成本的實驗室解決方案不可用。在DPX頻譜/頻譜的實時處理您的PC已啟用，進一步降低硬件成本。誰需要對儀器的編程訪問客戶可以選擇任一的SignalVu-PC編程接口或使用附帶的應用程序編程接口(API)，它提供了一套豐富的直接命令和測量。免費的SignalVu-PC程序的基本功能是遠遠基本?；景娴臏y(cè)量如下所示。

　　包括在的SignalVu-PC基本版本的測量和功能

通用信號分析	描述
頻譜分析儀	從100Hz到7.5 GHz的，3個+痕量的數學和頻譜跡線，5個標記與功率，相對功率，集成功率，功率密度和dBc的/赫茲功能跨越
DPX頻譜/頻譜圖	在***達40 MHz的范圍內以100個微秒的信號截距的100％的概率光譜的實時顯示
振幅，頻率，相位對時間，RF I和Q相對于時間	基本矢量分析功能
時間概述/導航	允許在多個領域深入分析的采集和分析的時間設置更容易
譜圖	分析和2-D或3-D顯示瀑布重新分析信號
AM / FM收聽	聽取和記錄到文件FM和AM信號
信號記錄	用于在包括實時頻譜分析所有域重新分析記錄40 MHz帶寬（需要用于回放應用SV56）
模擬調制分析	描述
AM，F(xiàn)M，PM分析	關鍵的措施AM，F(xiàn)M，PM參數
RF測量	描述
雜散測量	用戶定義的限制線和地區提供穿過儀器的整個范圍內自動頻譜違反測試。
頻譜發射掩模	用戶設定或標準專用口罩。
占用帶寬	措施99％的功率，-xdB緊點。
信道功率和ACLR	可變信道和相鄰/備用信道參數。
MCPR	復雜的，靈活的多信道功率測量。
CCDF	互補累積分布函數圖中的信號電平的統計變化。
與音調信號強度	措施信號強度和顯示干擾狩獵和信號質量評估結果進行頻譜和信號強度條。

　　該RSA600A用的SignalVu-PC相結合，提供先進的測量

　　隨著40 MHz的實時帶寬，***特的DPX頻譜/頻譜顯示你的干擾或未知信號的每個實例，甚至下降到持續時間為100μs。下面的圖像示出了WLAN傳輸(綠色和橙色)，并且在屏幕上重復窄信號是藍牙接入探針。譜圖(在屏幕的上部)在時間明確分離這些信號，以顯示任何信號沖突。

　　



　　意外的發現信號很容易與無人值守監控面膜。掩碼可以在DPX頻譜顯示上創建，并采取在每次違規行為，包括停止，保存圖片，保存收購，或發送聲音警報。在下面的圖示中，掩模沖突發生在紅色上的掩模，并在屏幕的一個圖像被保存為的結果。模板測試可用于無人值守監控和回放時記錄的信號，從而實現對同一信號的不同違法行為的測試。

　　



　　跟蹤發生器(在RSA600選項04)經由的SignalVu-PC控制。在這里，你可以輸入起止頻率，在跨度步驟設置數量，調整基準電平，和規范具有校準功能的跟蹤發生器。從800MHz到3GHz的帶通濾波器響應如下所示。

　　



　　的SignalVu-PC專用許可證

　　的SignalVu-PC提供了豐富的面向應用程序的選項，包括：

　　通用調制分析(27種調制類型，包括16/32/64/256 QAM，QPSK，O-QPSK，GMSK，F(xiàn)SK，APSK)低能量，基本速率和增強型數據速率的Buetooth®分析階段I和階段2個信號的分析P25的802.11a / b / g的/ J / P，802.11n標準，802.11ac標準的WLAN分析LTE™FDD和TDD基站(eNB)的小區ID和RF測量制圖脈沖分析AM / FM / PM /直接音頻測量，包括SINAD，THD記錄文件，包括所有領域的完整分析的回放信號分類和調查，請參閱完整的詳細信息和訂購信息單***的SignalVu-PC的數據表。選擇應用程序如下圖所示。

　　通用調制分析

　　的SignalVu-PC應用SV21束27種不同調制類型到一個單一的分析包并提供星座顯示，眼圖，符號表，網格圖，調制質量摘要和更多。符號率和過濾器類型是可調節的和一個內部均衡器被包括用于信號的優化。下面的說明是在18.0千符號/秒與PI / 4 DQPSK調制調制的TETRA標準的信號。

　　



　　藍牙

　　與應用SV27可以在時間，頻率和調制域執行藍牙SIG基于標準的發射機的RF測量。此應用程序支持藍牙SIG測試規范RF.TS.4.1.1基本速率和RF-PHY.TS.4.1.1藍牙低功耗定義基本速率和低能量發射器的測量。應用SV27還會自動檢測增強型數據速率的數據包，對它們進行解調，并提供符號信息。數據分組字段是顏色在符號表中明確識別編碼。通過/失敗結果提供定制的限制和藍牙預設使不同的測試設置按鈕式。下面測量顯示偏差對時間，頻率偏移和漂移，并與通的測量總結/失敗結果。

　　



　　APCO 25

　　的SignalVu-PC應用SV26使APCO P25信號的分析。下圖顯示了被監視的II期HCPM信號為異常與頻譜，同時執行發射機功率，調制，和頻率測量到TIA-102標準規范。

　　



　　LTE

　　應用SV28實現以下LTE基站發射機測量：

　　小區ID

　　信道功率

　　占用帶寬

　　相鄰信道泄漏比(ACLR)

　　頻譜發射掩模(SEM)

　　發射機中關閉電源TDD

　　測量按照3GPP TS 12.5版的定義和支持所有基站類，包括微微小區和毫微微小區。PASS / FAIL信息報告和所有的信道帶寬的支持。

　　小區ID預設顯示主同步信號(PSS)和輔同步信號(SSS)的星座圖。它還提供了頻率誤差。

　　下圖顯示了與頻譜圖顯示與小區ID /星座，頻譜輻射模板和ACLR測定組合譜的監測。

　　



　　WLAN的802.11a / b / g標準/ J / P / N / AC

　　隨著選項SV23，24和25，成熟的WLAN測量是容易的。上示出的的802.11ac(20 MHz)的信號時，頻譜顯示了初始導頻序列，隨后由主信號突發。調制被自動檢測為64 QAM用于所述分組并作為一個星座顯示。數據匯總表示-37.02分貝RMS EVM一個和功率在-17.32 dBm為單位測量破裂。的SignalVu-PC應用程序可用的802.11a / b / J / G / P，802.11n標準，和的802.11ac到40 MHz的帶寬。

　　



　　回放

　　應用SV56，記錄的信號的回放，可以減少觀看和在你的辦公桌審查記錄的數據等待光譜侵犯分鐘的時間。

　　記錄長度僅受存儲介質尺寸的限制，以及記錄是包含在的SignalVu-PC的基本特征。的SignalVu-PC的應用程序SV56(回放)允許所有的SignalVu-PC測量，包括DPX頻譜圖完整的分析。***小信號持續時間規范回放期間保持不變。可以進行AM / FM音頻解調。變跨度，分辨率帶寬，分析長度和帶寬都是可用的。

　　在下面的說明中，F(xiàn)M頻帶正在重放，應用了掩模來檢測頻譜違反，同時與聽在92.3兆赫的中心頻率的FM信號。
